طراحی راه پله ها مطابق پیوست 6 آیین نامه 2800
ضابطه طراحی راه_پله ها مطابق پیوست 6 آیین_نامه_2800 :
در پله هایی که جزئی از سازه اصلی ساختمان میباشند، در صورت اتصال راه پله ها به قاب سازه ای باید اثر آن در باربری لرزه ای و نیروهایی که به تیر و ستون اطراف آن بر اثر این باربری وارد میشود ، لحاظ شود. در این حالت لازم است اجزای راه پله شامل شمشیری ها ، دال بتنی پله و پاگردها مدل سازی شوند. در این خصوص لازم است یک بار سازه بدون لحاظ نمودن سختی اجزای پله ، مدل و طراحی شود تا سیستم باربر جانبی سازه به تنهایی قادر به تحمل کل نیروی زلزله طرح باشد و یکبار هم با مدل کردن اجزای پله و در نظر گرفتن تاثیر سختی آن ، سازه مورد بررسی مجدد قرار گرفته و اجزای پله نیز تحت نیروهای ایجاد شده در آنها طراحی شوند.
باید توجه شود که در سازه های بتنی اجزای تیر و اتصال دال راه پله در تراز پاگرد میان طبقه باعث ایجاد ستون_کوتاه در ستون های مجاور راه پله میشود. جهت جلوگیری از تشکیل ستون کوتاه میتوان به جای اجرای تیر نیم طبقه ، آن را در همان تراز طبقه اجرا نمود و بر روی آن دو ستونک اجرا کرد. سپس بر روی این ستونک ها تیری اجرا شود که به ستون های اطراف متصل نبوده و انتهای آن با ستون های اطراف ، فاصله ای حداقل به اندازه 0.01 ارتفاع طبقه دارد.
نهایتاً دال پله و پاگردها در تراز نیم طبقه به این تیر قرار گرفته بر روی ستونک ها متصل میشوند. لازم به ذکر است تیر نشیمن قرار گرفته در تراز طبقه که ستونک ها بر روی آن قرار دارند بایستی تحت پیچش ایجاد شده ناشی از بارهای ثقلی و لرزه ای طراحی شوند. اعمال ضریب کاهش سختی_پیچشی بر روی این تیر مجاز نیست

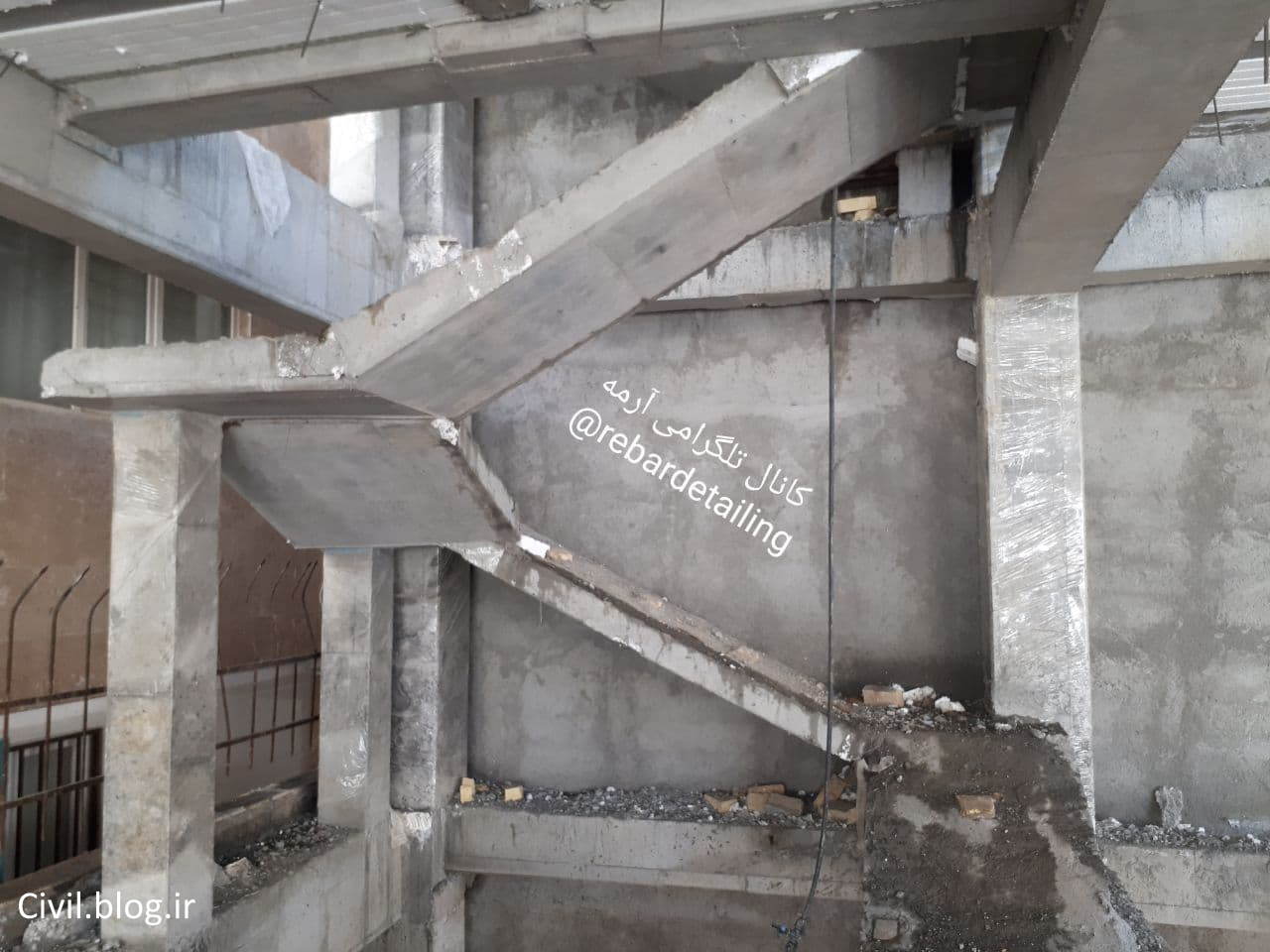

تصاویر اجرایی:
